Catálogo de tubos flexibles

Material: latón, niquelado
Anillo de junta universal: NBR / CR
Rango de temperatura: -20 ° C a 80 ° C
Tipo de protección: IP 54

De M16x1.5 a M63x1.5 para cable Ø2mm a Ø51mm.

Material: latón, niquelado
Sellado de inserción: TPE
Junta tórica: NBR
Rango de temperatura: -40 ° C a 130 ° C
Tipo de protección: IP 68

Material: latón, niquelado
Sellado de inserción: TPE
Junta tórica: NBR
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40 ° C a 130 ° C
Tipo de protección: IP 68

Material: latón, niquelado
Sellado de inserción: PVC
Junta tórica: NBR
Rango de temperatura: -20° C a 100° C
Tipo de protección: IP 65

De Pg 9 a Pg 48 para cable Ø1.2mm a Ø18mm.

Material: latón, niquelado
Sellado de inserción: TPE
Junta tórica: NBR
Rango de temperatura: -40 ° C a 130 ° C
Tipo de protección: IP 65

De M16x1.5 a M63x1.5 para cable Ø1.2mm a Ø18mm.

Material: acero inoxidable CrNiMo (DIN 1.4571)
Inserto de sellado: TPE-V
Junta tórica: NBR
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40 ° C a 135 ° C
Tipo de protección: IP 68

De M12x1.5 a M63x1.5 para cable Ø4mm a Ø44mm.

Material: latón, niquelado
Sellado de inserción: TPE
Junta tórica: NBR
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40 ° C a 130 ° C
Tipo de protección: IP 68

De M4x0.7 a M120x2 para cable Ø0.9mm a Ø110mm.

Glándulas de cable
Material: latón, niquelado
Sellado: TPE
Junta tórica: NBR
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40°C a 100°C
Tipo de protección: IP 68 / IP69K

De Pg 7 a Pg 48 para cable Ø3.5mm a Ø49mm.

Glándulas de cable
Material: latón, niquelado
Sellado: TPE
Junta tórica: NBR
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40°C a 100°C
Tipo de protección: IP 68 / IP69K

SEV aprobado según la norma EN 50262

De M6x1 a M115x3 para cable Ø2mm a Ø95mm.

Glándulas de cable
Material: latón, niquelado
Sellado: TPE
Junta tórica: NBR
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40°C a 100°C
Tipo de protección: IP 68 / IP69K

De Pg 7 a Pg 48 para cable Ø3.5mm a Ø49mm.

Glándulas de cable
Material: acero inoxidable al cromo-níquel (DIN 1.4305)
Sellado: FPM
Junta tórica: FPM
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40°C a 200°C
Tipo de protección: IP 68 / IP 69 K

SEV aprobado según la norma EN 50262

De Pg 7 a Pg 48 para cable Ø3.5mm a Ø49mm.

Glándulas de cable
Material: acero inoxidable al cromo-níquel (DIN 1.4305)
Sellado: FPM
Junta tórica: FPM
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40°C a 200°C
Tipo de protección: IP 68 / IP 69 K

SEV aprobado según la norma EN 50262

De M8x1.25 a M63x1.5 para cable Ø2.5mm a Ø52mm.

Glándulas de cable
Material: acero inoxidable al cromo-níquel (DIN 1.4305)
Sellado: TPE
Junta tórica: NBR
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40°C a 100°C
Tipo de protección: IP 68 / IP 69 K

SEV aprobado según la norma EN 50262

De Pg 7 a Pg 48 para cable Ø3.5mm a Ø49mm.

Glándulas de cable
Material: acero inoxidable al cromo-níquel (DIN 1.4305)
Sellado: TPE
Junta tórica: NBR
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40°C a 100°C
Tipo de protección: IP 68 / IP 69 K

SEV aprobado según la norma EN 50262

De M8x1.25 a M63x1.5 para cable Ø2.5mm a Ø52mm.

Glándulas de cable
Material: latón, niquelado
Sellado: TPE
Junta tórica: NBR
Descarga de tracción: según la norma EN 50262, versión A
Rango de temperatura: -40°C a 100°C
Tipo de protección: IP 68 / IP69K

SEV aprobado según la norma EN 50262

De M6x1 a M115x3 para cable Ø2mm a Ø95mm.

De M75 sólo en acero inoxidable AISI303

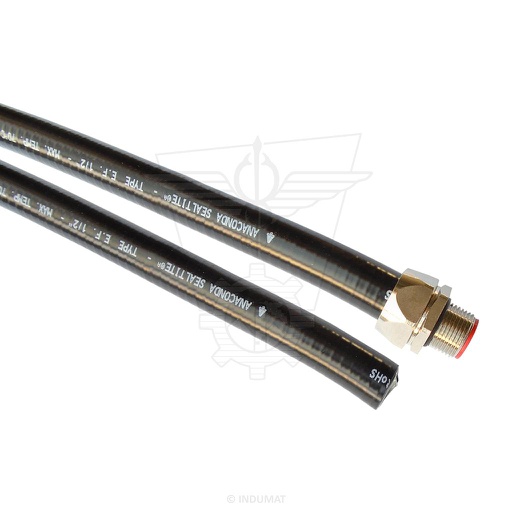

Tubo metalico flexible con engatillado simple recubierto de PVC. Robusto y estanco a la penetración de polvo y líquidos.
IP68 seg. EN / IEC 60529
Temp:. ca. -20 °C a +70 °C (max. + 80 °C)
Color: negro

Tubos de acero inoxidable con electro acoplamiento.
Protección contra interferencias electromagnéticas en un amplio rango de frecuencias.
EN 10088-1 = AISI 304 (X5CrNi1810) o AISI 316L (X2CrNiMo17-12-2)
Acero inoxidable uniformemente cepillado con un buen acabado superficial.
Curvado en frío, incluso con un radio limitado (3 veces Ø)
Estándares: EN 61386-1 (5545), EN 61386-21, EN 60423
Tipo de protección IP66 / IP67 (EN 60529)
Compresión 4000N - Choque 20J
Resistencia a la tracción 1000N - Carga suspendida 450N
Resistencia a la corrosión = 4 (alta)
Blindaje CEM = Nivel 1
Continuidad eléctrica garantizada

Tubos de acero con acoplamiento eléctrico.
Protección contra interferencias electromagnéticas en un amplio rango de frecuencias.
Curvado en frío, incluso con un radio limitado (3 veces Ø)
Normas: EN 61386-1 (5545), EN 61386-21, EN 60423
Tipo de protección IP66 / IP67 (EN 60529)
Compresión 4000 N - Choque 20 J
Resistencia a la tracción 1000 N - Carga suspendida 450 N
Resistencia a la corrosión = 2 (media)
Continuidad eléctrica garantizada

Características:
Cajas de derivación de aleación de aluminio con acabado en resina epoxi y tornillos de acero inoxidable AISI 304.
Rango de temperatura: -25°C hasta +90°C
Propiedades: Continuidad eléctrica

Cumplimiento de las normas:
CEI EN 60670 + CEI 23-48
EN 60529: IP66/67
EN 50102, Clasificación: IK07
Aleación: EN AB 46100 según EN 1676
